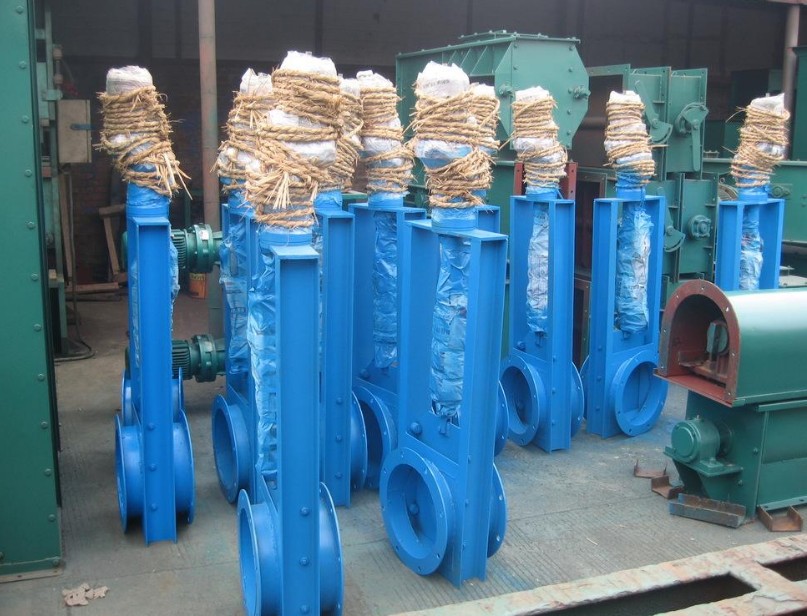

氣動插板閥

氣動擋板閥主要由機架、閘板、螺桿、螺母等部件組成。用手轉動手輪，使螺桿帶動螺帽與澆板在水平方向往復運動，達到啟閉澆口的目的。氣動擋板閥是粉末、顆粒、顆粒和小物料的

立即咨詢

聯系熱線 15127706333

　　氣動擋板閥主要由機架、閘板、螺桿、螺母等部件組成。用手轉動手輪，使螺桿帶動螺帽與澆板在水平方向往復運動，達到啟閉澆口的目的。

　　氣動擋板閥是粉末、顆粒、顆粒和小物料的主要控制裝置。廣泛應用于冶金、礦山、建材、食品、化學工業等行業控制流量變化或迅速切斷。插件氣動閥結構簡單,操作靈活,重量輕,沒有干擾,特別適合的運輸和流量調整各種固體材料和塊和質量材料大約50毫米。安裝不受角度限制，操作方便。隨時調整刻度。結構特點:結構簡單,操作靈活,重量輕,沒有干擾,快速切割,特別適用于各種無粘性固體、粉末和顆粒材料小于Φ10毫米。粒狀物料的輸送及流量調節，安裝不受角度限制，操作方便，開度可隨時調整。主要用于建筑材料、冶金、礦山、電力、化工、玻璃、輕工、糧食等行業的屋頂、底部、進出口。它是控制大流量變化、頻繁啟動和快速切斷的理想設備。

　　氣動單、雙向擋板閥又稱手動刀閘閥。刀閘閥是閘板與閥座始終緊密接觸并密封的閥門。原理是在澆口上開一個直徑為圓形的孔，通過澆口。板的開啟和關閉使?jié)部谏系膱A開口分離并與直徑重合。這種閥門的優點是閥體內徑?jīng)]有溝槽，介質不會堵塞，具有全徑流量的特點。其密封結構可分為軟密封結構和硬密封結構。該貫穿刀閘閥具有結構緊湊、可制造性好等特點。密封閥座采用活動結構設計，具有抗磨損和自動補償功能，使用壽命長。在閥門的啟閉過程中，閥座與閘板保持緊密運動，使閥門的啟閉力穩定，具有切斷介質的特性。

　　氣動擋板閥技術標準:

　　1. 擋板閥的外殼試驗和密封試驗介質為水(包括防腐劑)、煤油或其他粘度不大于水的適用液體。

　　2. 密封副為非金屬密封插件閥，密封殼體試驗及要求符合GB/T13927-92 D類規定。

　　3.密封副是一個金屬密封插件閥。對于有密封性能要求的，密封試驗的泄漏率計算為1×DNmm/s。如果對密封性能沒有要求，則不進行此測試。

　　4. 插件閥由電動、液壓、氣動裝置驅動，調整關閉位置后，按殼體和密封試驗1、3的要求關閉3次。

　　5. 閥瓣的清潔度要求符合JB/T7748的規定。

　　6. 靜壓壽命試驗。

　　7. 擋板閥靜壓壽命試驗次數按規定執行，其他工藝按JB/Z 234的規定執行。
